一、 項目背景
江蘇安靠智電股份有限公司創建于2006年，主要致力于高壓及超高壓電纜附件、GIL、 智慧模塊化變電站及相關產品的研發和生產，并以上述產品為基礎，構建服務未來能源體系的先鋒輸變電系統，為客戶提供智慧輸變電系統整體解決方案。公司致力于電力技術創新，以“改變電力傳統技術，推動城市和能源發展”為企業使命。
2022年，安靠將開啟第四個五年發展：GIL，創造電網輸電“大動脈”，對傳統城市架空線進行入地改造，有效盤活土地資源，提升城市形象，助力區域規劃，解決城市負荷中心電能輸送難題，智慧模塊化變電站，世界首創“開變一體機”，締造城市能源“新心臟”，釋放被傳統變電站占用的大量土地資源，節約空間，快速靈活，綠色環保，實現能源智慧管理，優化電網結構。
未來，安靠將用首創的先鋒輸變電系統全新思想和概念，引領電網發展，構建以先鋒輸變電系統為核心“雙碳”中樞生態圈，打造先鋒輸變電系統產業鏈和新型電力服務產業鏈，為全球能源互聯網建設做出積極貢獻！
二、 項目需求：
項目現場主要使用到的設備包括RS-232設備、交換機、PLC、串口服務器、PC、服務器等設備。該項目主要是負責傳輸電力系統中傳輸的各種數據和監控信息，通過通信設備將相關信息接入到管理信息系統中統一監控、管理。對于通信設備的要求包括以下幾點：
能夠適應潮濕、高低溫等惡劣的工業現場環境
有效防御光伏發電EMI/EMS干擾；
嚴格的MTBF無故障工作時間；
對環形拓撲網絡的有力支持；
設備管理簡單，方便運維。
三、 解決方案：
1.解決方案簡述：
宇泰基于客戶現場需求，對客戶需求分析，使用UT-62424G-16GT8GP-BNA作為核心交換機，對前端數據進行匯總傳送到后端服務器，前端接入交換機采用UT-6410GCM-8GT2GP作為連接，擁有良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，內置了看門狗供電，在設備異常情況下，在無人干預下，自動重啟設備，使設備可運行，用于連接前端數據各種傳感器的數據采集，使用環網將前端交換機和核心交換機連接起來，組成冗余網絡，防止因傳輸斷線導致數據丟失。

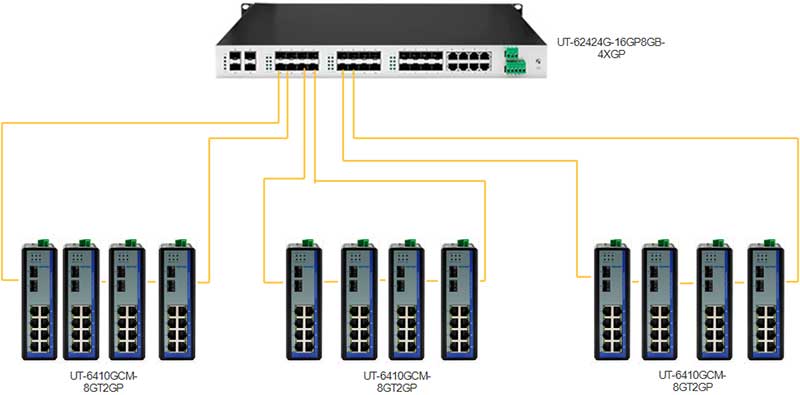

2.方案網絡拓撲：
3.方案優勢：
工業級設備，支持寬溫、防塵、防潮，IP40防護等級，適用與工業環境
抗強電磁干擾。可有效防御高壓交流電場、靜電場、電弧、可控硅等干擾
設備高穩定性和可靠性，在強電磁干擾環境下確保數據零丟包，實時傳輸數據
設備網絡傳輸可靠，保障現場數據傳輸到控制中心的完整性、有效性
宇泰工業級網絡傳輸設備，至少300000無故障工作時間

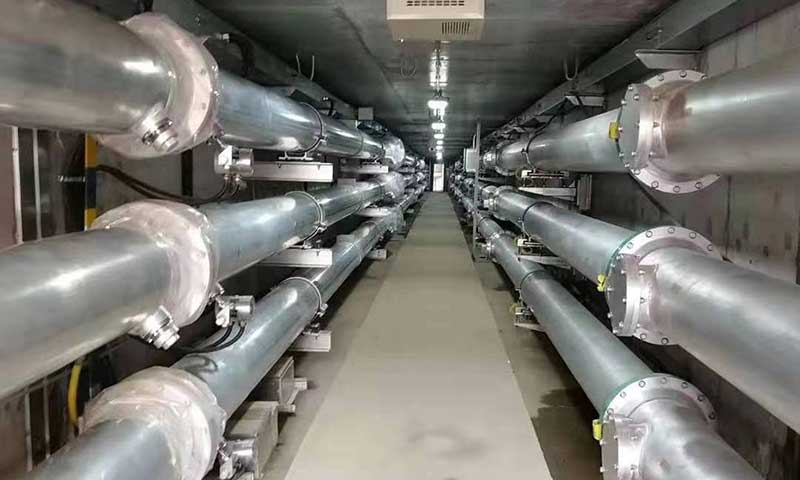

四、 應用效果：
五、 相關應用產品：

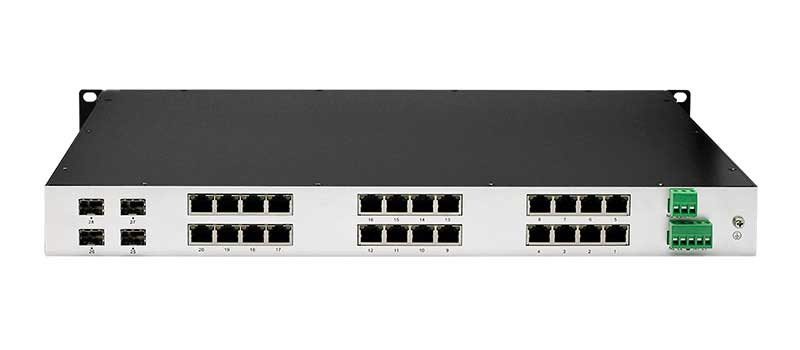

UT-62424G系列
28口全千兆網管型以太網交換機
●支持千兆以太網口和光口的多種不同組合
●支持IGMP Snooping過濾多播封包
●支持IEEE 802.1Q VLAN便于簡易網絡規劃
●支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ增加網絡穩定性
●支持STP/RSTP和MSTP網絡冗余及SNMPv1/v2v3
●支持支持鏈路聚合，優化網絡帶寬
●支持訪問控制列表（ACL）增強靈活度及網絡管理安全性
●支持端口鏡像功能，便于在線調試
●支持端口限速廣播風暴抑制組播風暴抑制未知單播風暴抑制
●支持3層交換功能(靜態路由/Rip/OSPF/VRRP)，進行跨網段數據傳送
●支持電源，端口異常狀態繼電器輸出告警功能
●支持寬溫工作，工作溫度范圍為：-40℃~85℃

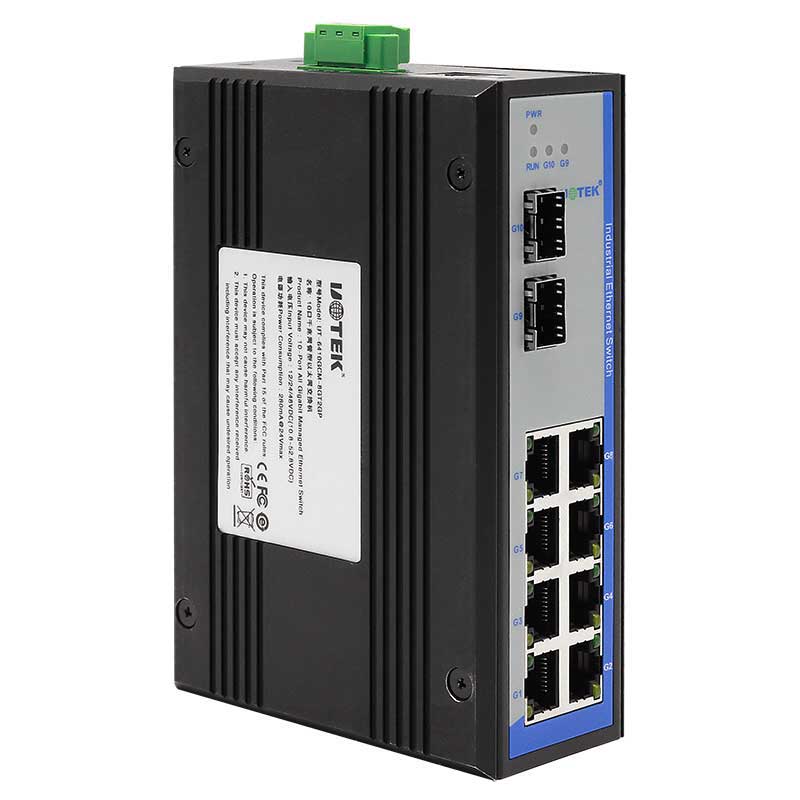

UT-6410GCM系列
10口全千兆網管型以太網交換機
● 支持以太網口和光口(支持ST/FC/SC/SFP接口類型)的多種不同組合
● 支持IGMP Snooping過濾多播封包
● 支持Web可選100Base-FX、1000Base-X模式類型配置
● 支持IEEE 802.1Q VLAN便于簡易網絡規劃
● 支持QoS實現實時流量分類和優先級
● 支持STP/RSTP/MSTP及ERPS網絡冗余功能，防止網絡風暴
● 支持UT-Ring私有環網功能
● 支持SNMPv1/v2/v3，用于不通級別的網絡管理
● 支持 trap及RMON，便于靈活的網絡監控
● 支持IEEE802.1x認證功能
● 支持鏈路聚合，優化網絡帶寬
● 支持端口隔離及ACL，增強網絡管理的靈活度及安全性
● 支持端口鏡像功能，便于在線調試
● 支持DHCP Server，用于分配不同策略的IP地址
● 支持端口限速廣播風暴抑制組播風暴抑制未知單播風暴抑制
● 支持LLDP、Link flap、UDLD、DDM及環路檢測相關鏈路檢測功能
● 支持寬溫工作，工作溫度范圍為：-40~75℃
