產品名稱：CANFD網橋/中繼器
產品型號：UT-25102
工作溫度：-40~+85℃
一、產品概述
UT-25102是一款性能優異的CAN/CANFD中繼、CAN/CANFD報文轉換設備。它能夠增加總線的負載能力和延長通信距離，匹配不同通訊波特率的CAN/CANFD網絡，同時支持CAN和CANFD網絡的轉換。支持CAN轉CAN、CAN轉CANFD、CANFD轉CAN、CANFD轉CANFD等報文默認轉換處理。
二、功能特性
兩路隔離的CAN/CANFD通道，支持配置CAN/CANFD
支持兩端CAN/CANFD通道波特率設置
支持CAN2.0、CANFD協議
支持軟件終端電阻開關，終端電阻值為120Ω
支持報文過濾功能，最大10組濾波設置
最大支持10000幀（每個通道）報文緩存
數據接收能力6000幀/秒（標準幀加速CANFD）
數據發送能力6000幀/秒（標準幀加速CANFD）
工作電壓：12-36V DC
工作電流：≤ 100mA@12V
工作溫度：-40~+85℃
儲存溫度：-40~+85℃
工作濕度：5~95%（無凝露）
儲存濕度：5~95%（無凝露）
隔離電壓：1000VDC

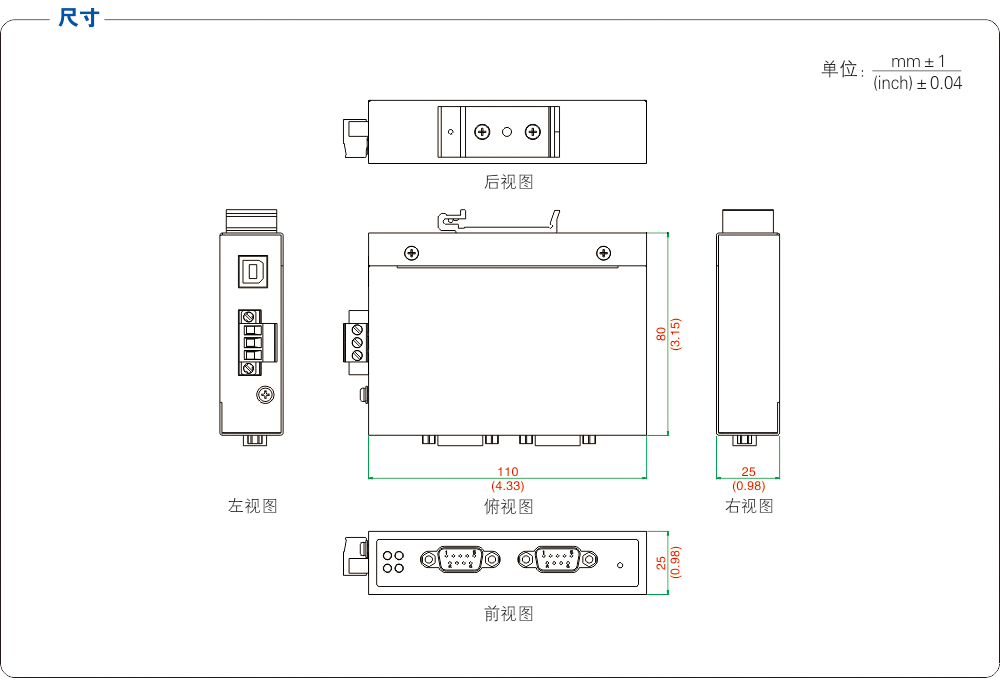

三、產品尺寸
四、附件清單
| 名稱 | 數量（單位） |
UT-25102 | 1 |
| USB 配線 | 1 |
| 接線端子 | 2 |
合格證 | 1 |
| 保修卡 | 1 |
