產品名稱：無線zigbee模塊
產品型號：Z-8001
芯片：工業級芯片CC2530
無線頻段：2.4GHz
天線類型：陶瓷天線（IPEX 可外接同軸天線）
產品概述：
Z-8001是一款小體積無線zigbee模塊；基于物理層為IEEE 802.15.4，采用2.4GHz免費頻段。是一款近距離、低功耗的雙向通訊模塊。采用TI原裝進口高性能工業級芯片CC2530，芯片內部集成了8051單片機和無線收發器。模塊引出URAT、ADC、及SPI等外設接口，方便使用，廣泛應用于智能家居、醫療領域、電力領域、工業無線通信等行業。
產品特性：
●工作電壓：2.0V~3.6V
●工作電流：25mA（TX），12mA（RX）
●工作頻段：2405~2480MHz
●發射功率：4.5dBm（max）
●接收靈敏度：-97dBm
●工作溫度：-40℃~85℃
●存儲溫度：-40℃~85℃
●天線類型：陶瓷天線（IPEX可外接同軸天線）

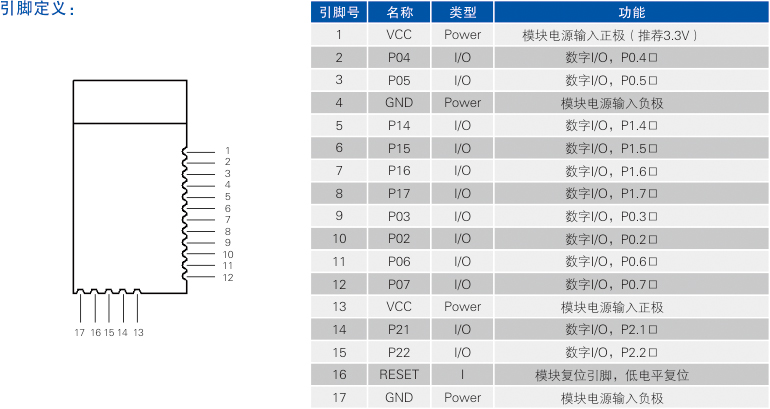

引腳定義：
接口說明：

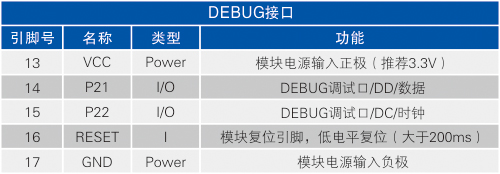

（1）DEBUG接口：該接口可以實現對模塊的調試以及程序燒錄，分別為模塊的第13-17腳
（2）UART 接口： UART模式提供異步串行接口。在UART模式中，有兩種接口方式，一種是只有兩線的TXD和RXD方式；另一種是帶有流控四線的TXD、RXD、RTS和CTS。UART的操作模式具有以下特點：
● 8位或者9位負載數據
● 奇校驗、偶校驗或者無奇偶校驗
● 配置起始位和停止位電平
● 首先傳送MSB或者LSB配置
● 獨立收發中斷
● 獨立的DMA收發
● 奇偶校驗和幀校驗錯狀態

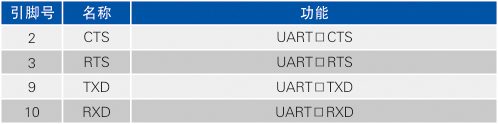

一般情況下我們選擇模組的第2、3、9、10作為UART口
（3）SPI接口：在SPI模式中，接口包含引腳MOSI、MISO、SCK和SS_N。
SPI模式包含下列特征：
● 3線（主要）或者4線SPI接口
● 主模式和從模式
● 可配置的SCK極性和相位
● 可配置的LSB或者MSB傳送
一般情況下我們選擇模組的第5、6、7、8作為SPI口

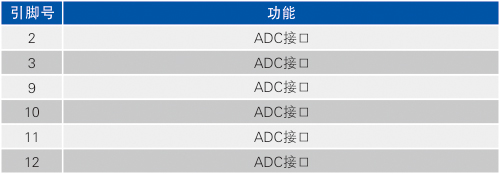

（4）ADC接口:該模組ADC最多支持12位的模擬數字轉換。具有多達6個各自可配置的通道；以及一個參考電壓發生器。轉換結果通過DMA寫入存儲器。
ADC的主要特征如下：
● 可選的分辨率，支持7到12位
● 可以使用高達八個輸入通道(端口0)。輸入可以選擇作為單端或差分。
● 參考電壓可選為內部單端、外部單端、外部差分或AVDD5

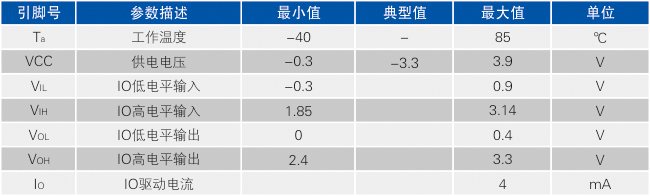

（5）接口參數等級：
