>>系統簡介：

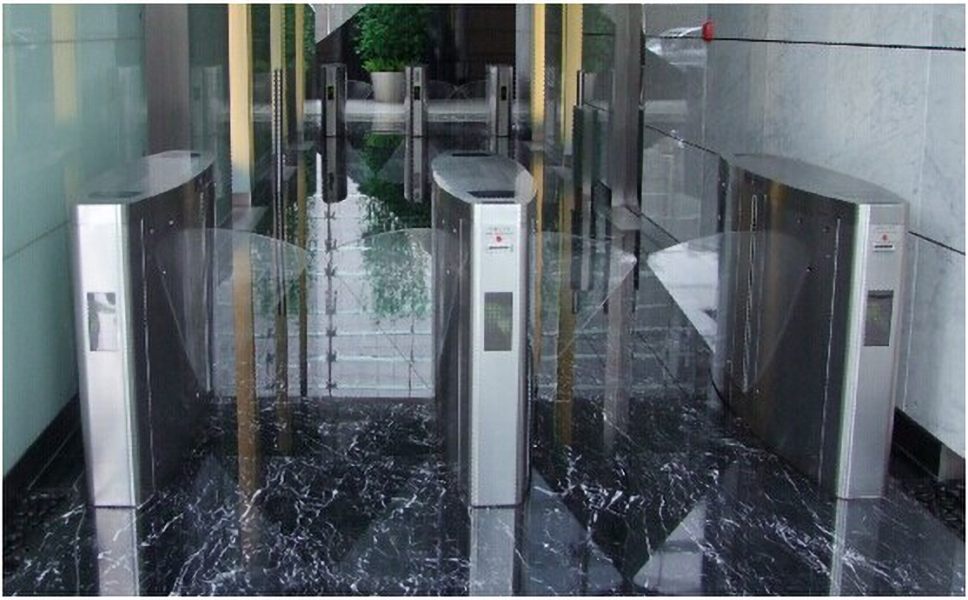

門禁系統顧名思義就是對出入口通道進行管制的系統，它是在傳統的門鎖基礎上發展而來的。傳統的機械門鎖僅僅是單純的機械裝置，無論結構設計多么合理，材料多么堅固，人們總能通過各種手段把它打開。在出入人員很多的通道（像辦公大樓、酒店客房）鑰匙的管理很麻煩，鑰匙丟失或人員更換都要把鎖和鑰匙一起更換。為了解決這些問題，就出現了電子磁卡鎖，電子密碼鎖，這兩種鎖的出現從一定程度上提高了人們對出入口通道的管理程度，使通道管理進入了電子時代，但隨著這兩種電子鎖的不斷應用，它們本身的缺陷就逐漸暴露，磁卡鎖的問題是信息容易復制，卡片與讀卡機具之間磨損大，故障率高，安全系數低。密碼鎖的問題是密碼容易泄露，又無從查起，安全系數很低。同時這個時期的產品由于大多采用讀卡部分（密碼輸入）與控制部分合在一起安裝在門外，很容易被人在室外打開鎖。這個時期的門禁系統還停留在早期不成熟階段，因此當時的門禁系統通常被人稱為電子鎖，應用也不廣泛。
最近幾年隨著感應卡技術，生物識別技術的發展，門禁系統得到了飛躍式的發展，進入了成熟期，出現了感應卡式門禁系統，指紋門禁系統，虹膜門禁系統，面部識別門禁系統，亂序鍵盤門禁系統等各種技術的系統，它們在安全性，方便性，易管理性等方面都各有特長，門禁系統的應用領域也越來越廣。
>>方案概述：
某銷售型企業總部設于南京，由于業務發展需要，在北京，上海，沈陽等地開設分部。由于各個分部進行獨立管理,便會出現眾多的問題:例如總部管理人員到分部檢查工作，使用自己的門禁IC卡不能進入分部，不能隨時抽查財務賬本。另外如果分部的管理情況不佳，員工容易出現遲到早退等現象。為了解決上述問題，總部需要對分部的門禁考勤系統進行統一的管理。
原來的門禁考勤系統使用的是485總線作為通訊線路進行數據通信的，對于一個分部來說，只有200-300平方米的工作環境來說，485總線是足夠的，但是現在要求將所有的分公司的門禁考勤系統全部集中起來由總部進行統一的管理，485總線傳輸距離難以勝任。承接門禁考勤系統改造的工程公司采用深圳市宇泰科技有限公司的以串口轉以太網解決方案，使用串口服務器，可以讓各個分公司的門禁考勤系統聯接到TCP/IP網絡，并且通過互聯網進行數據通信。從而實現了總部通過互聯網對各個分部的門禁系統進行統一管理。
>>方案架構：
該工程利用深圳市宇泰科技有限公司的串口轉以太網的串口服務器，很好的解決了分布性很廣、通信距離遠等工程常見的通信問題。即使是系統中的串口設備分布在不同的城市甚至于不同的國家，也可以利用深圳市宇泰科技有限公司的UT-6604M-I串口服務器將每個分部的門禁系統的485信號轉換成以太網，再通過UT-62307M千兆網管型交換機，通過TCP/IP網絡和互聯網將它們聯接到同一個系統中來。

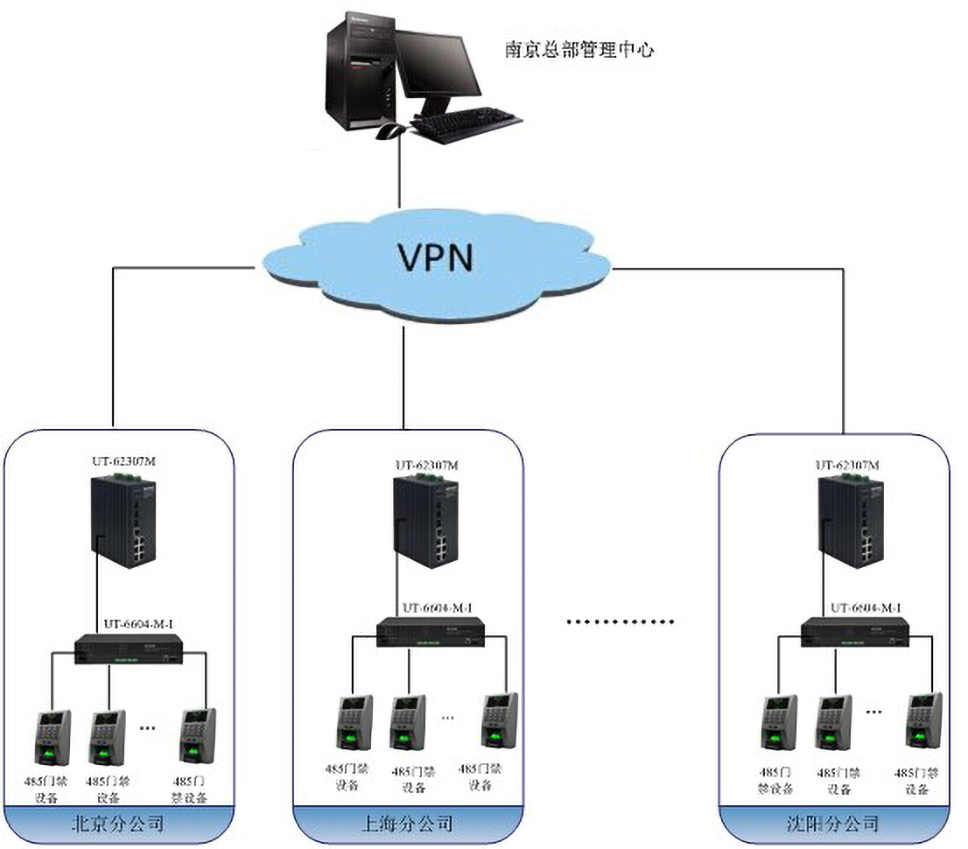

網絡拓撲圖
>>方案特點：
>>主要設備：
| 應用端 | 產品型號 | 產品參數 | 應用場合 |
| 串口數據采集 | UT-6604M-I | 支持1口10/100M自適應RJ45口，4串口RS-485/422接線柱，串口每個端口3KV防雷防浪涌，正負15KV防靜電保護，網口3KV防雷防浪涌 | 各分部串口設備轉以太網 |
| 網絡層 | UT-62307M | 支持3個1000BASE-FX(SFP)端口，7個10/100Base-TX端口，自動偵測，全/半雙工MDI/MDI-X自適應，Console接口RS-232 | 各分部數據上傳至南京總部 |

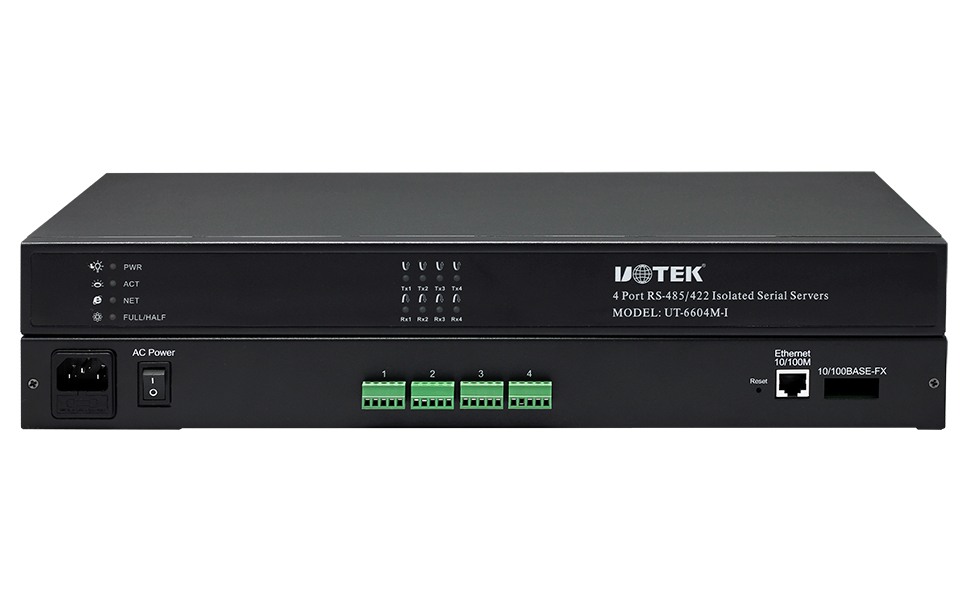

A．采用工業級UT-6604M-I光電隔離型串口服務器：
1．支持1口10/100M自適應RJ45口，4串口RS-485/422可選接線柱3KV防雷防浪涌 ±15KV防靜電保護。
2．支持動態IP(DHCP)和靜態IP,支持網關和代理服務器，提供數據雙向透明傳輸實現串口485/422信號轉TCP/IP功能
3．靈活合理的UNIX下Fixedtty工作機制
4．32位嵌入式100兆CPU，2M的RAM,整體性能強大
5．支持ARP、IP、 ICMP、 UDP、 TCP、 PPP、 HTTP、 TELNET、 DNS 、DHCP、 PAP、 CHAP等協議
6．電源AC 220V，通過CE/FCC認證

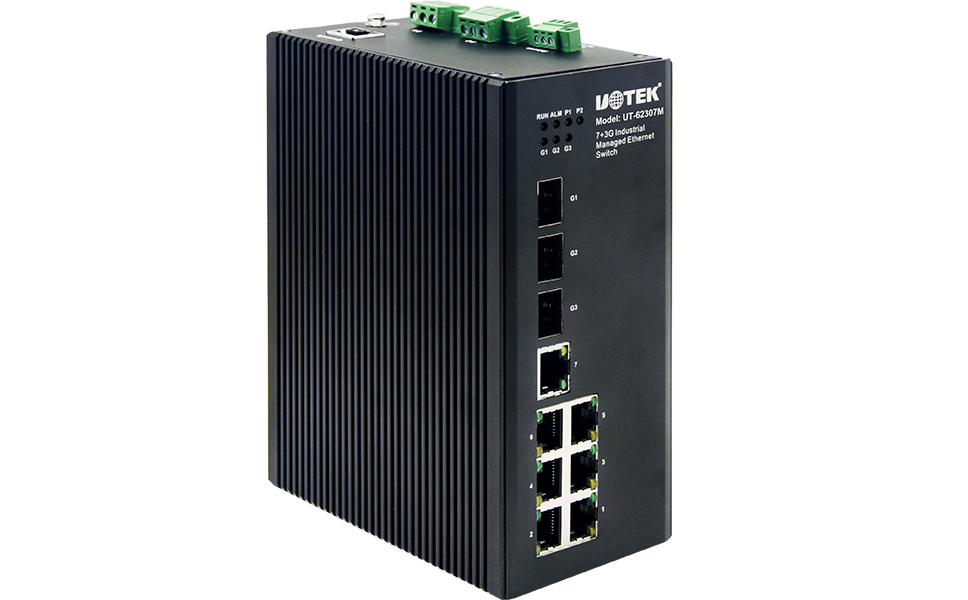

B．采用UT-62307M千兆網管型以太網交換機：
1．支持3個1000BASE-FX（SFP）端口、7個10/100BaseT（X）端口，自動偵測，全/半雙工MDI/MDI-X自適應
2．支持QoS、VLAN、IGMP Snooping/GMRP等管理功能
3．支持冗余環網保護，RSTP/STP/MSTP快速環網
4．支持SNMP V1/V2/V3不同等級的網絡管理協議
5．IP40防護等級，導軌安裝
6．工作溫度-40℃~85℃
